K-Means 聚类算法可视化实现解析

发表于 2025年12月17日作者 xege

K-Means 是一种经典的无监督学习聚类算法，广泛应用于数据挖掘、图像分割、市场细分和模式识别等领域。本项目通过 EGE 图形库实现了 K-Means 算法的完整可视化演示，展示了从随机初始化到迭代收敛的全过程。用户可以动态调整簇数量、生成不同分布的数据集，并观察算法如何逐步将数据点分组。

本次代码就在文章末尾，可滑到底部查看。

K-Means 算法原理

K-Means 算法的目标是将 \(n\) 个数据点划分为 \(K\) 个簇，使得每个簇内的数据点尽可能相似，不同簇之间的数据点尽可能不同。

算法流程

初始化：选择 \(K\) 个点作为初始聚类中心
分配：将每个数据点分配给距离最近的聚类中心
更新：重新计算每个簇的中心点（簇内所有点的均值）
迭代：重复步骤 2 和 3，直到中心点不再移动或移动距离小于阈值

数学表达

目标函数（最小化簇内平方和）：

\(J = \sum_{i=1}^{K} \sum_{x \in C_i} |x – \mu_i|^2\)

其中：

\(C_i\) 是第 \(i\) 个簇
\(\mu_i\) 是第 \(i\) 个簇的中心点
\(|x – \mu_i|\) 是欧几里得距离

更新公式：

\(\mu_i = \frac{1}{|C_i|} \sum_{x \in C_i} x\)

项目特性

K-Means++ 初始化：使用改进的初始化策略，提升收敛速度和结果质量

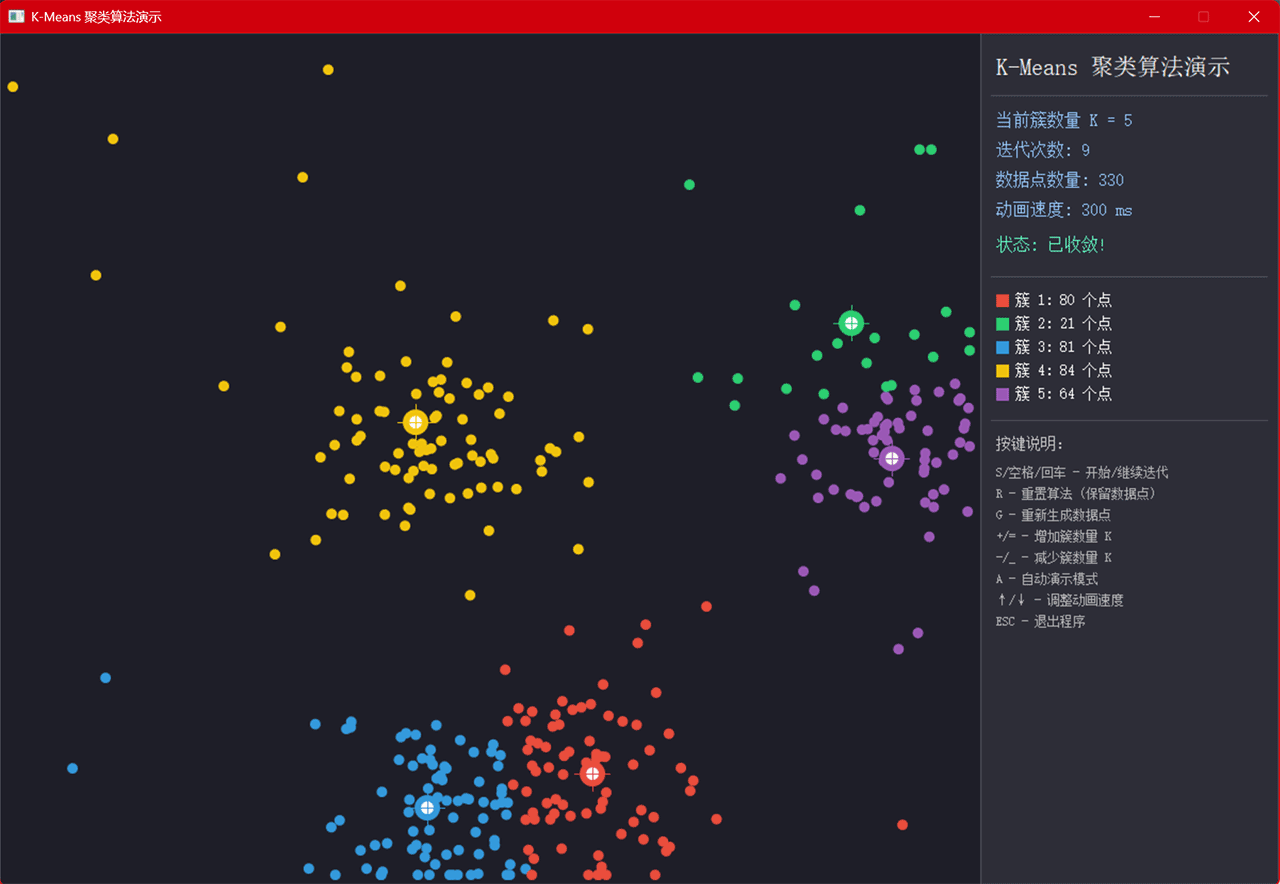

可视化迭代过程：实时显示数据点的簇分配和中心点移动轨迹
动态参数调整：支持调整簇数量 K（2-10）和动画速度
多样数据生成：使用高斯分布生成具有自然簇结构的数据集
自动演示模式：自动迭代直到收敛
统计信息显示：显示迭代次数、各簇点数、中心点移动距离等

核心算法实现

K-Means++ 初始化

传统 K-Means 随机选择初始中心点，容易陷入局部最优。K-Means++ 通过改进初始化策略显著提升性能。

void initializeCentroids() {
    m_centroids.clear();

    // 1. 随机选择第一个中心点
    int firstIdx = m_rd() % m_points.size();
    m_centroids.push_back(Centroid(m_points[firstIdx].x, m_points[firstIdx].y));

    // 2. 依次选择其余中心点
    std::vector<float> distances(m_points.size());

    for (int c = 1; c < m_k; ++c) {
        float totalDist = 0.0f;

        // 计算每个点到最近中心点的距离平方
        for (size_t i = 0; i < m_points.size(); ++i) {
            float minDist = std::numeric_limits<float>::max();
            for (const auto& centroid : m_centroids) {
                float dx = m_points[i].x - centroid.x;
                float dy = m_points[i].y - centroid.y;
                float dist = dx * dx + dy * dy;
                minDist = std::min(minDist, dist);
            }
            distances[i] = minDist;
            totalDist += minDist;
        }

        // 按概率选择下一个中心点
        float r = random() * totalDist;
        float cumulative = 0.0f;

        for (size_t i = 0; i < m_points.size(); ++i) {
            cumulative += distances[i];
            if (cumulative >= r) {
                m_centroids.push_back(Centroid(m_points[i].x, m_points[i].y));
                break;
            }
        }
    }
}

void initializeCentroids() {

m_centroids.clear();

// 1. 随机选择第一个中心点

int firstIdx = m_rd() % m_points.size();

m_centroids.push_back(Centroid(m_points[firstIdx].x, m_points[firstIdx].y));

// 2. 依次选择其余中心点

std::vector<float> distances(m_points.size());

for (int c = 1; c < m_k; ++c) {

float totalDist = 0.0f;

// 计算每个点到最近中心点的距离平方

for (size_t i = 0; i < m_points.size(); ++i) {

float minDist = std::numeric_limits<float>::max();

for (const auto& centroid : m_centroids) {

float dx = m_points[i].x - centroid.x;

float dy = m_points[i].y - centroid.y;

float dist = dx * dx + dy * dy;

minDist = std::min(minDist, dist);

}

distances[i] = minDist;

totalDist += minDist;

}

// 按概率选择下一个中心点

float r = random() * totalDist;

float cumulative = 0.0f;

for (size_t i = 0; i < m_points.size(); ++i) {

cumulative += distances[i];

if (cumulative >= r) {

m_centroids.push_back(Centroid(m_points[i].x, m_points[i].y));

break;

}

K-Means++ 优势：

选择概率与距离平方成正比，倾向于选择远离已有中心点的点
初始中心点分布更均匀，避免聚集在同一区域
通常能更快收敛且结果更优

迭代过程

bool iterate() {
    // 保存当前中心点位置（用于计算移动距离）
    for (auto& centroid : m_centroids) {
        centroid.savePosition();
    }

    // 步骤1：分配每个点到最近的中心点
    for (auto& point : m_points) {
        float minDist = std::numeric_limits<float>::max();
        int bestCluster = 0;

        for (int k = 0; k < m_k; ++k) {
            float dx = point.x - m_centroids[k].x;
            float dy = point.y - m_centroids[k].y;
            float dist = dx * dx + dy * dy;  // 使用距离平方避免开方

            if (dist < minDist) {
                minDist = dist;
                bestCluster = k;
            }
        }
        point.clusterId = bestCluster;
    }

    // 步骤2：更新中心点位置
    std::vector<float> sumX(m_k, 0.0f);
    std::vector<float> sumY(m_k, 0.0f);
    std::vector<int> counts(m_k, 0);

    for (const auto& point : m_points) {
        if (point.clusterId >= 0 && point.clusterId < m_k) {
            sumX[point.clusterId] += point.x;
            sumY[point.clusterId] += point.y;
            counts[point.clusterId]++;
        }
    }

    for (int k = 0; k < m_k; ++k) {
        if (counts[k] > 0) {
            m_centroids[k].x = sumX[k] / counts[k];
            m_centroids[k].y = sumY[k] / counts[k];
        }
    }

    ++m_iteration;

    // 检查是否收敛
    float maxMoved = 0.0f;
    for (const auto& centroid : m_centroids) {
        maxMoved = std::max(maxMoved, centroid.movedDistance());
    }

    return maxMoved < m_convergenceThreshold;
}

bool iterate() {

// 保存当前中心点位置（用于计算移动距离）

for (auto& centroid : m_centroids) {

centroid.savePosition();

}

// 步骤1：分配每个点到最近的中心点

for (auto& point : m_points) {

float minDist = std::numeric_limits<float>::max();

int bestCluster = 0;

for (int k = 0; k < m_k; ++k) {

float dx = point.x - m_centroids[k].x;

float dy = point.y - m_centroids[k].y;

float dist = dx * dx + dy * dy; // 使用距离平方避免开方

if (dist < minDist) {

minDist = dist;

bestCluster = k;

}

point.clusterId = bestCluster;

}

// 步骤2：更新中心点位置

std::vector<float> sumX(m_k, 0.0f);

std::vector<float> sumY(m_k, 0.0f);

std::vector<int> counts(m_k, 0);

for (const auto& point : m_points) {

if (point.clusterId >= 0 && point.clusterId < m_k) {

sumX[point.clusterId] += point.x;

sumY[point.clusterId] += point.y;

counts[point.clusterId]++;

}

for (int k = 0; k < m_k; ++k) {

if (counts[k] > 0) {

m_centroids[k].x = sumX[k] / counts[k];

m_centroids[k].y = sumY[k] / counts[k];

}

++m_iteration;

// 检查是否收敛

float maxMoved = 0.0f;

for (const auto& centroid : m_centroids) {

maxMoved = std::max(maxMoved, centroid.movedDistance());

}

return maxMoved < m_convergenceThreshold;

}

算法关键点：

使用距离平方而非距离，避免开方运算，提升性能
统计每个簇的点数和坐标和，然后计算均值
通过中心点移动距离判断收敛

收敛判定

bool hasConverged() {
    float maxMoved = 0.0f;
    for (const auto& centroid : m_centroids) {
        float dx = centroid.x - centroid.prevX;
        float dy = centroid.y - centroid.prevY;
        float moved = std::sqrt(dx * dx + dy * dy);
        maxMoved = std::max(maxMoved, moved);
    }
    return maxMoved < m_convergenceThreshold;
}

bool hasConverged() {

float maxMoved = 0.0f;

for (const auto& centroid : m_centroids) {

float dx = centroid.x - centroid.prevX;

float dy = centroid.y - centroid.prevY;

float moved = std::sqrt(dx * dx + dy * dy);

maxMoved = std::max(maxMoved, moved);

}

return maxMoved < m_convergenceThreshold;

}

当所有中心点的移动距离都小于阈值（如 0.5 像素）时，认为算法已收敛。

数据生成策略

高斯分布生成

void generateDataPoints() {
    m_points.clear();

    // 生成几个随机簇中心
    int numClusters = m_rd() % 4 + 3;  // 3-6 个自然簇
    float clusterSpread = 60.0f;       // 簇内分散程度

    std::vector<Point2D> clusterCenters;
    for (int i = 0; i < numClusters; ++i) {
        float cx = random(50, CANVAS_WIDTH - 50);
        float cy = random(50, CANVAS_HEIGHT - 50);
        clusterCenters.push_back(Point2D(cx, cy));
    }

    // 围绕每个簇中心生成点
    std::normal_distribution<float> normalDist(0.0f, clusterSpread);
    int pointsPerCluster = m_numPoints / numClusters;

    for (int i = 0; i < numClusters; ++i) {
        int count = (i == numClusters - 1) ?
                    (m_numPoints - m_points.size()) : pointsPerCluster;

        for (int j = 0; j < count; ++j) {
            float x = clusterCenters[i].x + normalDist(m_rd);
            float y = clusterCenters[i].y + normalDist(m_rd);

            // 确保点在画布范围内
            x = clamp(x, 10.0f, CANVAS_WIDTH - 10.0f);
            y = clamp(y, 10.0f, CANVAS_HEIGHT - 10.0f);

            m_points.push_back(Point2D(x, y));
        }
    }

    // 添加一些随机噪声点
    int noiseCount = m_numPoints / 10;
    for (int i = 0; i < noiseCount; ++i) {
        float x = random(10, CANVAS_WIDTH - 10);
        float y = random(10, CANVAS_HEIGHT - 10);
        m_points.push_back(Point2D(x, y));
    }
}

void generateDataPoints() {

m_points.clear();

// 生成几个随机簇中心

int numClusters = m_rd() % 4 + 3; // 3-6 个自然簇

float clusterSpread = 60.0f; // 簇内分散程度

std::vector<Point2D> clusterCenters;

for (int i = 0; i < numClusters; ++i) {

float cx = random(50, CANVAS_WIDTH - 50);

float cy = random(50, CANVAS_HEIGHT - 50);

clusterCenters.push_back(Point2D(cx, cy));

}

// 围绕每个簇中心生成点

std::normal_distribution<float> normalDist(0.0f, clusterSpread);

int pointsPerCluster = m_numPoints / numClusters;

for (int i = 0; i < numClusters; ++i) {

int count = (i == numClusters - 1) ?

(m_numPoints - m_points.size()) : pointsPerCluster;

for (int j = 0; j < count; ++j) {

float x = clusterCenters[i].x + normalDist(m_rd);

float y = clusterCenters[i].y + normalDist(m_rd);

// 确保点在画布范围内

x = clamp(x, 10.0f, CANVAS_WIDTH - 10.0f);

y = clamp(y, 10.0f, CANVAS_HEIGHT - 10.0f);

m_points.push_back(Point2D(x, y));

}

// 添加一些随机噪声点

int noiseCount = m_numPoints / 10;

for (int i = 0; i < noiseCount; ++i) {

float x = random(10, CANVAS_WIDTH - 10);

float y = random(10, CANVAS_HEIGHT - 10);

m_points.push_back(Point2D(x, y));

}

数据特点：

使用正态分布生成簇状数据，模拟真实场景
添加 10% 的噪声点，测试算法的鲁棒性
确保数据点在画布范围内

可视化设计

数据点绘制

void drawPoints() {
    for (const auto& point : m_points) {
        color_t color;
        if (point.clusterId >= 0 && point.clusterId < m_k) {
            color = CLUSTER_COLORS[point.clusterId];
        } else {
            color = EGERGB(128, 128, 128);  // 未分配的点为灰色
        }

        setfillcolor(color);
        setcolor(EGEACOLOR(200, color));
        ege_fillellipse(point.x - POINT_RADIUS, point.y - POINT_RADIUS,
                        POINT_RADIUS * 2, POINT_RADIUS * 2);
    }
}

void drawPoints() {

for (const auto& point : m_points) {

color_t color;

if (point.clusterId >= 0 && point.clusterId < m_k) {

color = CLUSTER_COLORS[point.clusterId];

} else {

color = EGERGB(128, 128, 128); // 未分配的点为灰色

}

setfillcolor(color);

setcolor(EGEACOLOR(200, color));

ege_fillellipse(point.x - POINT_RADIUS, point.y - POINT_RADIUS,

POINT_RADIUS * 2, POINT_RADIUS * 2);

}

每个簇使用不同颜色，便于区分。

中心点绘制

void drawCentroids() {
    for (int k = 0; k < m_centroids.size(); ++k) {
        const auto& centroid = m_centroids[k];
        color_t color = CLUSTER_COLORS[k];

        int cx = (int)centroid.x;
        int cy = (int)centroid.y;

        // 外圈（簇颜色）
        setfillcolor(color);
        ege_fillellipse(cx - CENTROID_RADIUS, cy - CENTROID_RADIUS,
                        CENTROID_RADIUS * 2, CENTROID_RADIUS * 2);

        // 内圈（白色）
        setfillcolor(WHITE);
        ege_fillellipse(cx - CENTROID_RADIUS / 2, cy - CENTROID_RADIUS / 2,
                        CENTROID_RADIUS, CENTROID_RADIUS);

        // 绘制十字标记
        setcolor(color);
        setlinestyle(PS_SOLID, 2);
        line(cx - CENTROID_RADIUS - 5, cy, cx + CENTROID_RADIUS + 5, cy);
        line(cx, cy - CENTROID_RADIUS - 5, cx, cy + CENTROID_RADIUS + 5);
    }
}

void drawCentroids() {

for (int k = 0; k < m_centroids.size(); ++k) {

const auto& centroid = m_centroids[k];

color_t color = CLUSTER_COLORS[k];

int cx = (int)centroid.x;

int cy = (int)centroid.y;

// 外圈（簇颜色）

setfillcolor(color);

ege_fillellipse(cx - CENTROID_RADIUS, cy - CENTROID_RADIUS,

CENTROID_RADIUS * 2, CENTROID_RADIUS * 2);

// 内圈（白色）

setfillcolor(WHITE);

ege_fillellipse(cx - CENTROID_RADIUS / 2, cy - CENTROID_RADIUS / 2,

CENTROID_RADIUS, CENTROID_RADIUS);

// 绘制十字标记

setcolor(color);

setlinestyle(PS_SOLID, 2);

line(cx - CENTROID_RADIUS - 5, cy, cx + CENTROID_RADIUS + 5, cy);

line(cx, cy - CENTROID_RADIUS - 5, cx, cy + CENTROID_RADIUS + 5);

}

中心点使用十字星标记，外圈颜色对应簇颜色，内圈白色，易于识别。

移动轨迹

void drawCentroidTrails() {
    setlinestyle(PS_DASH, 2);  // 虚线
    for (int k = 0; k < m_centroids.size(); ++k) {
        const auto& centroid = m_centroids[k];
        if (centroid.movedDistance() > 0.1f) {
            color_t color = CLUSTER_COLORS[k];
            setcolor(EGEACOLOR(150, color));  // 半透明
            line((int)centroid.prevX, (int)centroid.prevY,
                 (int)centroid.x, (int)centroid.y);
        }
    }
    setlinestyle(PS_SOLID, 1);
}

void drawCentroidTrails() {

setlinestyle(PS_DASH, 2); // 虚线

for (int k = 0; k < m_centroids.size(); ++k) {

const auto& centroid = m_centroids[k];

if (centroid.movedDistance() > 0.1f) {

color_t color = CLUSTER_COLORS[k];

setcolor(EGEACOLOR(150, color)); // 半透明

line((int)centroid.prevX, (int)centroid.prevY,

(int)centroid.x, (int)centroid.y);

}

setlinestyle(PS_SOLID, 1);

}

使用虚线连接中心点的前后位置，展示移动轨迹。

性能优化

1. 避免开方运算

// 计算距离时使用距离平方
float distSquared = dx * dx + dy * dy;

// 只在需要显示时才计算真实距离
float movedDistance() const {
    float dx = x - prevX;
    float dy = y - prevY;
    return std::sqrt(dx * dx + dy * dy);
}

// 计算距离时使用距离平方

float distSquared = dx * dx + dy * dy;

// 只在需要显示时才计算真实距离

float movedDistance() const {

float dx = x - prevX;

float dy = y - prevY;

return std::sqrt(dx * dx + dy * dy);

}

在分配步骤中，只需比较距离大小，使用距离平方即可，避免大量开方运算。

2. 数据结构优化

struct Point2D {
    float x, y;
    int clusterId;  // 直接存储簇ID，避免额外查找
};

struct Point2D {

float x, y;

int clusterId; // 直接存储簇ID，避免额外查找

};

将簇分配结果直接存储在点结构中，避免使用额外的映射表。

3. 向量预分配

std::vector<float> sumX(m_k, 0.0f);
std::vector<float> sumY(m_k, 0.0f);
std::vector<int> counts(m_k, 0);

std::vector<float> sumX(m_k, 0.0f);

std::vector<float> sumY(m_k, 0.0f);

std::vector<int> counts(m_k, 0);

预先分配固定大小的向量，避免动态扩容。

算法复杂度分析

时间复杂度

单次迭代：\(O(n \cdot K)\)
- 分配步骤：遍历 \(n\) 个点，每个点与 \(K\) 个中心点比较
- 更新步骤：\(O(n)\)，遍历所有点统计
总时间复杂度：\(O(t \cdot n \cdot K)\)
- \(t\) 是迭代次数（通常很小，10-30 次）

空间复杂度

数据点存储：\(O(n)\)
中心点存储：\(O(K)\)
辅助数组：\(O(K)\)
总空间复杂度：\(O(n + K)\)

K-Means 的局限性

需要预先指定 K：需要事先知道簇的数量
对初始值敏感：不同初始化可能导致不同结果（K-Means++ 可缓解）
假设簇为凸形：对非凸形簇效果不佳
对离群点敏感：离群点会影响中心点位置
局部最优：可能陷入局部最优解

改进方向

肘部法则（Elbow Method）：自动确定最优 K 值
轮廓系数（Silhouette Coefficient）：评估聚类质量
K-Medoids：使用实际数据点作为中心，对离群点更鲁棒
Fuzzy C-Means：软聚类，允许点属于多个簇
DBSCAN：基于密度的聚类，不需要预先指定 K

操作指南

S / 空格 / 回车：执行一次迭代
R：重置算法（保留数据点）
G：重新生成数据点
+ / =：增加簇数量 K
– / _：减少簇数量 K
A：切换自动演示模式
↑ / ↓：调整动画速度
ESC：退出程序

实际应用

K-Means 算法在多个领域有广泛应用：

图像分割：将像素按颜色聚类，实现图像压缩
市场细分：根据客户特征将客户分组
文档分类：将文档按主题聚类
异常检测：识别不属于任何簇的离群点
推荐系统：将用户或物品聚类，进行协同过滤

技术亮点

K-Means++ 初始化：显著提升算法性能和结果质量
高斯分布数据生成：生成具有自然簇结构的测试数据
实时可视化：动态展示每次迭代的变化过程
性能优化：避免不必要的开方运算，使用距离平方
交互体验：支持参数调整、自动演示、速度控制

这个项目不仅展示了 K-Means 算法的工作原理，还通过可视化让抽象的数学概念变得直观易懂，是学习机器学习和数据挖掘的优秀案例。通过调整 K 值和观察不同数据分布，可以深入理解聚类算法的特性和局限性。

下面是完整代码:

/**
 * @file graph_kmeans.cpp
 * @author wysaid (this@xege.org)
 * @brief K-Means 聚类算法可视化演示
 * @version 0.1
 * @date 2025-11-27
 *
 * K-Means 是一种经典的无监督学习聚类算法，用于将数据集划分为 K 个不同的簇。
 * 本程序通过动画演示 K-Means 算法的迭代过程，包括：
 * 1. 初始化：随机选择 K 个点作为初始聚类中心
 * 2. 分配：将每个数据点分配到距离最近的聚类中心
 * 3. 更新：重新计算每个簇的中心点
 * 4. 迭代：重复分配和更新步骤直到收敛
 */

#ifndef NOMINMAX
#define NOMINMAX 1
#endif

#include <graphics.h>
#include <algorithm>
#include <cmath>
#include <cstdlib>
#include <ctime>
#include <vector>
#include <string>
#include <random>
#include <limits>

// 文本本地化宏定义
#ifdef _MSC_VER
// MSVC编译器使用中文文案
#define TEXT_WINDOW_TITLE        "K-Means 聚类算法演示"
#define TEXT_CONTROLS_TITLE      "按键说明："
#define TEXT_CONTROLS_START      "S/空格/回车 - 开始/继续迭代"
#define TEXT_CONTROLS_RESET      "R - 重置算法 (保留数据点)"
#define TEXT_CONTROLS_GENERATE   "G - 重新生成数据点"
#define TEXT_CONTROLS_ADD_K      "+/= - 增加簇数量 K"
#define TEXT_CONTROLS_SUB_K      "-/_ - 减少簇数量 K"
#define TEXT_CONTROLS_AUTO       "A - 自动演示模式"
#define TEXT_CONTROLS_SPEED      "↑/↓ - 调整动画速度"
#define TEXT_CONTROLS_EXIT       "ESC - 退出程序"
#define TEXT_CURRENT_K           "当前簇数量 K = %d"
#define TEXT_ITERATION           "迭代次数: %d"
#define TEXT_STATUS_READY        "状态: 准备就绪"
#define TEXT_STATUS_RUNNING      "状态: 迭代中..."
#define TEXT_STATUS_CONVERGED    "状态: 已收敛!"
#define TEXT_STATUS_AUTO         "状态: 自动演示中..."
#define TEXT_POINTS_COUNT        "数据点数量: %d"
#define TEXT_ANIMATION_SPEED     "动画速度: %d ms"
#define TEXT_FONT_NAME           "宋体"
#define TEXT_CLUSTER_INFO        "簇 %d: %d 个点"
#define TEXT_CENTROID_MOVED      "中心点移动距离: %.2f"
#else
// 非MSVC编译器使用英文文案
#define TEXT_WINDOW_TITLE        "K-Means Visualization"
#define TEXT_CONTROLS_TITLE      "Controls:"
#define TEXT_CONTROLS_START      "S/Space/Enter - Start/Continue Iteration"
#define TEXT_CONTROLS_RESET      "R - Reset Algorithm (Keep Data)"
#define TEXT_CONTROLS_GENERATE   "G - Generate New Data Points"
#define TEXT_CONTROLS_ADD_K      "+/= - Increase K"
#define TEXT_CONTROLS_SUB_K      "-/_ - Decrease K"
#define TEXT_CONTROLS_AUTO       "A - Auto Demo Mode"
#define TEXT_CONTROLS_SPEED      "Up/Down - Adjust Animation Speed"
#define TEXT_CONTROLS_EXIT       "ESC - Exit Program"
#define TEXT_CURRENT_K           "Current K = %d"
#define TEXT_ITERATION           "Iterations: %d"
#define TEXT_STATUS_READY        "Status: Ready"
#define TEXT_STATUS_RUNNING      "Status: Running..."
#define TEXT_STATUS_CONVERGED    "Status: Converged!"
#define TEXT_STATUS_AUTO         "Status: Auto Demo..."
#define TEXT_POINTS_COUNT        "Data Points: %d"
#define TEXT_ANIMATION_SPEED     "Animation Speed: %d ms"
#define TEXT_FONT_NAME           "Arial"
#define TEXT_CLUSTER_INFO        "Cluster %d: %d points"
#define TEXT_CENTROID_MOVED      "Centroid moved: %.2f"
#endif

// 窗口和可视化参数
const int WINDOW_WIDTH     = 1200;
const int WINDOW_HEIGHT    = 800;
const int PANEL_WIDTH      = 280;                            // 右侧控制面板宽度
const int CANVAS_WIDTH     = WINDOW_WIDTH - PANEL_WIDTH;     // 绘图区域宽度
const int CANVAS_HEIGHT    = WINDOW_HEIGHT;                  // 绘图区域高度
const int POINT_RADIUS     = 5;                              // 数据点半径
const int CENTROID_RADIUS  = 12;                             // 聚类中心半径
const int DEFAULT_K        = 5;                              // 默认簇数量
const int MIN_K            = 2;                              // 最小簇数量
const int MAX_K            = 10;                             // 最大簇数量
const int DEFAULT_POINTS   = 300;                            // 默认数据点数量
const int MIN_POINTS       = 50;                             // 最小数据点数量
const int MAX_POINTS       = 1000;                           // 最大数据点数量

// 预定义的簇颜色 (鲜艳的颜色便于区分)
const color_t CLUSTER_COLORS[] = {
    EGERGB(231, 76, 60),    // 红色
    EGERGB(46, 204, 113),   // 绿色
    EGERGB(52, 152, 219),   // 蓝色
    EGERGB(241, 196, 15),   // 黄色
    EGERGB(155, 89, 182),   // 紫色
    EGERGB(230, 126, 34),   // 橙色
    EGERGB(26, 188, 156),   // 青色
    EGERGB(236, 240, 241),  // 白色
    EGERGB(241, 148, 138),  // 粉色
    EGERGB(133, 193, 233),  // 浅蓝
};

/**
 * @struct Point2D
 * @brief 2D 数据点结构
 */
struct Point2D
{
    float x;           // x 坐标
    float y;           // y 坐标
    int   clusterId;   // 所属簇的 ID (-1 表示未分配)

    Point2D(float _x = 0, float _y = 0) : x(_x), y(_y), clusterId(-1) {}

    // 计算到另一个点的欧几里得距离
    float distanceTo(const Point2D& other) const
    {
        float dx = x - other.x;
        float dy = y - other.y;
        return std::sqrt(dx * dx + dy * dy);
    }
};

/**
 * @struct Centroid
 * @brief 聚类中心结构
 */
struct Centroid
{
    float x;           // x 坐标
    float y;           // y 坐标
    float prevX;       // 上一次迭代的 x 坐标 (用于绘制移动轨迹)
    float prevY;       // 上一次迭代的 y 坐标

    Centroid(float _x = 0, float _y = 0) : x(_x), y(_y), prevX(_x), prevY(_y) {}

    // 计算移动距离
    float movedDistance() const
    {
        float dx = x - prevX;
        float dy = y - prevY;
        return std::sqrt(dx * dx + dy * dy);
    }

    // 保存当前位置
    void savePosition()
    {
        prevX = x;
        prevY = y;
    }
};

/**
 * @enum AlgorithmState
 * @brief 算法状态枚举
 */
enum AlgorithmState
{
    STATE_READY,       // 准备就绪
    STATE_RUNNING,     // 运行中
    STATE_CONVERGED,   // 已收敛
    STATE_AUTO         // 自动演示模式
};

/**
 * @class KMeansVisualizer
 * @brief K-Means 算法可视化类
 */
class KMeansVisualizer
{
public:
    KMeansVisualizer()
        : m_k(DEFAULT_K)
        , m_numPoints(DEFAULT_POINTS)
        , m_iteration(0)
        , m_state(STATE_READY)
        , m_animationSpeed(300)
        , m_convergenceThreshold(0.5f)
        , m_autoMode(false)
    {
        m_rd.seed(static_cast<unsigned int>(std::time(nullptr)));
        generateDataPoints();
        initializeCentroids();
    }

    // 生成随机数据点 (使用高斯分布生成多个簇状分布)
    void generateDataPoints()
    {
        m_points.clear();

        // 生成几个随机簇中心
        int numClusters      = m_rd() % 4 + 3; // 3-6 个自然簇
        float clusterSpread  = 60.0f;          // 簇内点的分散程度

        std::vector<Point2D> clusterCenters;
        for (int i = 0; i < numClusters; ++i) {
            float cx = static_cast<float>(m_rd() % (CANVAS_WIDTH - 100) + 50);
            float cy = static_cast<float>(m_rd() % (CANVAS_HEIGHT - 100) + 50);
            clusterCenters.push_back(Point2D(cx, cy));
        }

        // 围绕每个簇中心生成点
        std::normal_distribution<float> normalDist(0.0f, clusterSpread);
        int pointsPerCluster = m_numPoints / numClusters;

        for (int i = 0; i < numClusters; ++i) {
            int count = (i == numClusters - 1) ? (m_numPoints - static_cast<int>(m_points.size())) : pointsPerCluster;
            for (int j = 0; j < count; ++j) {
                float x = clusterCenters[i].x + normalDist(m_rd);
                float y = clusterCenters[i].y + normalDist(m_rd);

                // 确保点在画布范围内
                x = std::max(10.0f, std::min(static_cast<float>(CANVAS_WIDTH - 10), x));
                y = std::max(10.0f, std::min(static_cast<float>(CANVAS_HEIGHT - 10), y));

                m_points.push_back(Point2D(x, y));
            }
        }

        // 添加一些随机噪声点
        int noiseCount = m_numPoints / 10;
        for (int i = 0; i < noiseCount; ++i) {
            float x = static_cast<float>(m_rd() % (CANVAS_WIDTH - 20) + 10);
            float y = static_cast<float>(m_rd() % (CANVAS_HEIGHT - 20) + 10);
            m_points.push_back(Point2D(x, y));
        }

        m_numPoints = static_cast<int>(m_points.size());
    }

    // 初始化聚类中心 (使用 K-Means++ 初始化策略)
    void initializeCentroids()
    {
        m_centroids.clear();
        m_iteration = 0;
        m_state     = STATE_READY;

        if (m_points.empty() || m_k <= 0) return;

        // K-Means++ 初始化
        // 1. 随机选择第一个中心点
        int firstIdx = m_rd() % m_points.size();
        m_centroids.push_back(Centroid(m_points[firstIdx].x, m_points[firstIdx].y));

        // 2. 依次选择其余中心点，选择概率与到最近中心点的距离平方成正比
        std::vector<float> distances(m_points.size());

        for (int c = 1; c < m_k; ++c) {
            float totalDist = 0.0f;

            // 计算每个点到最近中心点的距离
            for (size_t i = 0; i < m_points.size(); ++i) {
                float minDist = std::numeric_limits<float>::max();
                for (const auto& centroid : m_centroids) {
                    float dx = m_points[i].x - centroid.x;
                    float dy = m_points[i].y - centroid.y;
                    float dist = dx * dx + dy * dy;
                    minDist    = std::min(minDist, dist);
                }
                distances[i] = minDist;
                totalDist += minDist;
            }

            // 按概率选择下一个中心点
            float r          = static_cast<float>(m_rd()) / static_cast<float>(m_rd.max()) * totalDist;
            float cumulative = 0.0f;
            int   selectedIdx = 0;

            for (size_t i = 0; i < m_points.size(); ++i) {
                cumulative += distances[i];
                if (cumulative >= r) {
                    selectedIdx = static_cast<int>(i);
                    break;
                }
            }

            m_centroids.push_back(Centroid(m_points[selectedIdx].x, m_points[selectedIdx].y));
        }

        // 重置所有点的簇分配
        for (auto& point : m_points) {
            point.clusterId = -1;
        }
    }

    // 执行一次 K-Means 迭代
    bool iterate()
    {
        if (m_centroids.empty() || m_points.empty()) return true;

        // 保存当前中心点位置
        for (auto& centroid : m_centroids) {
            centroid.savePosition();
        }

        // 步骤1：分配每个点到最近的中心点
        for (auto& point : m_points) {
            float minDist   = std::numeric_limits<float>::max();
            int   bestCluster = 0;

            for (int k = 0; k < m_k; ++k) {
                float dx = point.x - m_centroids[k].x;
                float dy = point.y - m_centroids[k].y;
                float dist = dx * dx + dy * dy;

                if (dist < minDist) {
                    minDist     = dist;
                    bestCluster = k;
                }
            }
            point.clusterId = bestCluster;
        }

        // 步骤2：更新中心点位置
        std::vector<float> sumX(m_k, 0.0f);
        std::vector<float> sumY(m_k, 0.0f);
        std::vector<int>   counts(m_k, 0);

        for (const auto& point : m_points) {
            if (point.clusterId >= 0 && point.clusterId < m_k) {
                sumX[point.clusterId] += point.x;
                sumY[point.clusterId] += point.y;
                counts[point.clusterId]++;
            }
        }

        for (int k = 0; k < m_k; ++k) {
            if (counts[k] > 0) {
                m_centroids[k].x = sumX[k] / counts[k];
                m_centroids[k].y = sumY[k] / counts[k];
            }
        }

        ++m_iteration;

        // 检查是否收敛
        float maxMoved = 0.0f;
        for (const auto& centroid : m_centroids) {
            maxMoved = std::max(maxMoved, centroid.movedDistance());
        }

        return maxMoved < m_convergenceThreshold;
    }

    // 绘制所有内容
    void draw()
    {
        // 清空画布
        setbkcolor(EGERGB(30, 30, 40));
        cleardevice();

        ege_enable_aa(true);

        // 绘制数据点
        drawPoints();

        // 绘制中心点移动轨迹
        drawCentroidTrails();

        // 绘制聚类中心
        drawCentroids();

        // 绘制控制面板
        drawControlPanel();
    }

    // 绘制数据点
    void drawPoints()
    {
        for (const auto& point : m_points) {
            color_t color;
            if (point.clusterId >= 0 && point.clusterId < m_k) {
                color = CLUSTER_COLORS[point.clusterId % (sizeof(CLUSTER_COLORS) / sizeof(CLUSTER_COLORS[0]))];
            } else {
                color = EGERGB(128, 128, 128); // 未分配的点为灰色
            }

            setfillcolor(color);
            setcolor(EGEACOLOR(200, color));
            ege_fillellipse(point.x - POINT_RADIUS, point.y - POINT_RADIUS, POINT_RADIUS * 2, POINT_RADIUS * 2);
        }
    }

    // 绘制中心点移动轨迹
    void drawCentroidTrails()
    {
        setlinestyle(PS_DASH, 2);
        for (int k = 0; k < static_cast<int>(m_centroids.size()); ++k) {
            const auto& centroid = m_centroids[k];
            if (centroid.movedDistance() > 0.1f) {
                color_t color = CLUSTER_COLORS[k % (sizeof(CLUSTER_COLORS) / sizeof(CLUSTER_COLORS[0]))];
                setcolor(EGEACOLOR(150, color));
                line(static_cast<int>(centroid.prevX), static_cast<int>(centroid.prevY),
                     static_cast<int>(centroid.x), static_cast<int>(centroid.y));
            }
        }
        setlinestyle(PS_SOLID, 1);
    }

    // 绘制聚类中心
    void drawCentroids()
    {
        for (int k = 0; k < static_cast<int>(m_centroids.size()); ++k) {
            const auto& centroid = m_centroids[k];
            color_t color = CLUSTER_COLORS[k % (sizeof(CLUSTER_COLORS) / sizeof(CLUSTER_COLORS[0]))];

            // 绘制十字星标记
            setcolor(ege::WHITE);
            setlinestyle(PS_SOLID, 3);

            int cx = static_cast<int>(centroid.x);
            int cy = static_cast<int>(centroid.y);

            // 外圈
            setfillcolor(color);
            ege_fillellipse(cx - CENTROID_RADIUS, cy - CENTROID_RADIUS, CENTROID_RADIUS * 2, CENTROID_RADIUS * 2);

            // 内圈 (白色)
            setfillcolor(ege::WHITE);
            ege_fillellipse(cx - CENTROID_RADIUS / 2, cy - CENTROID_RADIUS / 2, CENTROID_RADIUS, CENTROID_RADIUS);

            // 绘制十字
            setcolor(color);
            setlinestyle(PS_SOLID, 2);
            line(cx - CENTROID_RADIUS - 5, cy, cx + CENTROID_RADIUS + 5, cy);
            line(cx, cy - CENTROID_RADIUS - 5, cx, cy + CENTROID_RADIUS + 5);
        }
    }

    // 绘制控制面板
    void drawControlPanel()
    {
        int panelX = CANVAS_WIDTH;

        // 面板背景
        setfillcolor(EGERGB(45, 45, 55));
        bar(panelX, 0, WINDOW_WIDTH, WINDOW_HEIGHT);

        // 分隔线
        setcolor(EGERGB(80, 80, 90));
        line(panelX, 0, panelX, WINDOW_HEIGHT);

        // 设置字体
        setfont(18, 0, TEXT_FONT_NAME);
        setcolor(ege::WHITE);

        int textX = panelX + 15;
        int textY = 20;
        int lineHeight = 28;

        // 标题
        setfont(22, 0, TEXT_FONT_NAME);
        outtextxy(textX, textY, TEXT_WINDOW_TITLE);
        textY += lineHeight + 10;

        // 分隔线
        setcolor(EGERGB(80, 80, 90));
        line(panelX + 10, textY, WINDOW_WIDTH - 10, textY);
        textY += 15;

        // 状态信息
        setfont(16, 0, TEXT_FONT_NAME);
        setcolor(EGERGB(150, 200, 255));

        char buf[128];

        // 显示 K 值
        sprintf(buf, TEXT_CURRENT_K, m_k);
        outtextxy(textX, textY, buf);
        textY += lineHeight;

        // 显示迭代次数
        sprintf(buf, TEXT_ITERATION, m_iteration);
        outtextxy(textX, textY, buf);
        textY += lineHeight;

        // 显示数据点数量
        sprintf(buf, TEXT_POINTS_COUNT, m_numPoints);
        outtextxy(textX, textY, buf);
        textY += lineHeight;

        // 显示动画速度
        sprintf(buf, TEXT_ANIMATION_SPEED, m_animationSpeed);
        outtextxy(textX, textY, buf);
        textY += lineHeight + 5;

        // 显示状态
        setcolor(EGERGB(100, 255, 100));
        switch (m_state) {
            case STATE_READY:
                outtextxy(textX, textY, TEXT_STATUS_READY);
                break;
            case STATE_RUNNING:
                setcolor(EGERGB(255, 200, 100));
                outtextxy(textX, textY, TEXT_STATUS_RUNNING);
                break;
            case STATE_CONVERGED:
                setcolor(EGERGB(100, 255, 200));
                outtextxy(textX, textY, TEXT_STATUS_CONVERGED);
                break;
            case STATE_AUTO:
                setcolor(EGERGB(255, 150, 200));
                outtextxy(textX, textY, TEXT_STATUS_AUTO);
                break;
        }
        textY += lineHeight + 10;

        // 分隔线
        setcolor(EGERGB(80, 80, 90));
        line(panelX + 10, textY, WINDOW_WIDTH - 10, textY);
        textY += 15;

        // 显示各簇信息
        setfont(14, 0, TEXT_FONT_NAME);
        std::vector<int> clusterCounts(m_k, 0);
        for (const auto& point : m_points) {
            if (point.clusterId >= 0 && point.clusterId < m_k) {
                clusterCounts[point.clusterId]++;
            }
        }

        for (int k = 0; k < m_k; ++k) {
            color_t color = CLUSTER_COLORS[k % (sizeof(CLUSTER_COLORS) / sizeof(CLUSTER_COLORS[0]))];
            setfillcolor(color);
            bar(textX, textY + 2, textX + 12, textY + 14);
            setcolor(ege::WHITE);
            sprintf(buf, TEXT_CLUSTER_INFO, k + 1, clusterCounts[k]);
            outtextxy(textX + 18, textY, buf);
            textY += 22;
        }

        textY += 10;

        // 分隔线
        setcolor(EGERGB(80, 80, 90));
        line(panelX + 10, textY, WINDOW_WIDTH - 10, textY);
        textY += 15;

        // 控制说明
        setcolor(EGERGB(200, 200, 200));
        setfont(14, 0, TEXT_FONT_NAME);
        outtextxy(textX, textY, TEXT_CONTROLS_TITLE);
        textY += lineHeight;

        setcolor(EGERGB(180, 180, 180));
        setfont(12, 0, TEXT_FONT_NAME);
        outtextxy(textX, textY, TEXT_CONTROLS_START);
        textY += 20;
        outtextxy(textX, textY, TEXT_CONTROLS_RESET);
        textY += 20;
        outtextxy(textX, textY, TEXT_CONTROLS_GENERATE);
        textY += 20;
        outtextxy(textX, textY, TEXT_CONTROLS_ADD_K);
        textY += 20;
        outtextxy(textX, textY, TEXT_CONTROLS_SUB_K);
        textY += 20;
        outtextxy(textX, textY, TEXT_CONTROLS_AUTO);
        textY += 20;
        outtextxy(textX, textY, TEXT_CONTROLS_SPEED);
        textY += 20;
        outtextxy(textX, textY, TEXT_CONTROLS_EXIT);
    }

    // 处理键盘输入
    void handleInput()
    {
        while (kbhit()) {
            int key = getch();

            switch (key) {
                case 'S':
                case 's':
                case ' ':
                case '\r':
                case '\n':
                    // 执行一次迭代或开始
                    if (m_state != STATE_CONVERGED) {
                        m_state = STATE_RUNNING;
                        if (iterate()) {
                            m_state = STATE_CONVERGED;
                        }
                    }
                    break;

                case 'R':
                case 'r':
                    // 重置算法
                    initializeCentroids();
                    m_autoMode = false;
                    break;

                case 'G':
                case 'g':
                    // 重新生成数据点
                    generateDataPoints();
                    initializeCentroids();
                    m_autoMode = false;
                    break;

                case 'A':
                case 'a':
                    // 切换自动模式
                    m_autoMode = !m_autoMode;
                    if (m_autoMode) {
                        m_state = STATE_AUTO;
                    } else {
                        if (m_state == STATE_AUTO) {
                            m_state = STATE_READY;
                        }
                    }
                    break;

                case '+':
                case '=':
                    // 增加 K
                    if (m_k < MAX_K) {
                        ++m_k;
                        initializeCentroids();
                    }
                    break;

                case '-':
                case '_':
                    // 减少 K
                    if (m_k > MIN_K) {
                        --m_k;
                        initializeCentroids();
                    }
                    break;

                case key_up:
                    // 加快动画速度
                    m_animationSpeed = std::max(50, m_animationSpeed - 50);
                    break;

                case key_down:
                    // 减慢动画速度
                    m_animationSpeed = std::min(1000, m_animationSpeed + 50);
                    break;

                case key_esc:
                    // 退出
                    closegraph();
                    exit(0);
                    break;
            }
        }
    }

    // 自动演示模式更新
    void autoUpdate()
    {
        if (m_autoMode && m_state != STATE_CONVERGED) {
            m_state = STATE_AUTO;
            if (iterate()) {
                m_state = STATE_CONVERGED;
                m_autoMode = false;
            }
        }
    }

    // 获取动画速度
    int getAnimationSpeed() const { return m_animationSpeed; }

    // 是否在自动模式
    bool isAutoMode() const { return m_autoMode; }

private:
    std::vector<Point2D>  m_points;              // 数据点
    std::vector<Centroid> m_centroids;           // 聚类中心
    int                   m_k;                   // 簇数量
    int                   m_numPoints;           // 数据点数量
    int                   m_iteration;           // 迭代次数
    AlgorithmState        m_state;               // 算法状态
    int                   m_animationSpeed;      // 动画速度 (毫秒)
    float                 m_convergenceThreshold;// 收敛阈值
    bool                  m_autoMode;            // 自动演示模式
    std::mt19937          m_rd;                  // 随机数生成器
};

/**
 * @brief 程序入口
 */
int main()
{
    // 初始化图形窗口
    setinitmode(INIT_ANIMATION);
    initgraph(WINDOW_WIDTH, WINDOW_HEIGHT);
    setcaption(TEXT_WINDOW_TITLE);
    setbkmode(TRANSPARENT);

    // 创建可视化器
    KMeansVisualizer visualizer;

    // 主循环
    for (; is_run(); delay_fps(60)) {
        // 处理输入
        visualizer.handleInput();

        // 自动模式更新
        if (visualizer.isAutoMode()) {
            static int frameCount = 0;
            int framesPerStep = visualizer.getAnimationSpeed() / 16; // 约 60fps
            if (++frameCount >= framesPerStep) {
                visualizer.autoUpdate();
                frameCount = 0;
            }
        }

        // 绘制
        visualizer.draw();
    }

    closegraph();
    return 0;
}

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

181

182

183

184

185

186

187

188

189

190

191

192

193

194

195

196

197

198

199

200

201

202

203

204

205

206

207

208

209

210

211

212

213

214

215

216

217

218

219

220

221

222

223

224

225

226

227

228

229

230

231

232

233

234

235

236

237

238

239

240

241

242

243

244

245

246

247

248

249

250

251

252

253

254

255

256

257

258

259

260

261

262

263

264

265

266

267

268

269

270

271

272

273

274

275

276

277

278

279

280

281

282

283

284

285

286

287

288

289

290

291

292

293

294

295

296

297

298

299

300

301

302

303

304

305

306

307

308

309

310

311

312

313

314

315

316

317

318

319

320

321

322

323

324

325

326

327

328

329

330

331

332

333

334

335

336

337

338

339

340

341

342

343

344

345

346

347

348

349

350

351

352

353

354

355

356

357

358

359

360

361

362

363

364

365

366

367

368

369

370

371

372

373

374

375

376

377

378

379

380

381

382

383

384

385

386

387

388

389

390

391

392

393

394

395

396

397

398

399

400

401

402

403

404

405

406

407

408

409

410

411

412

413

414

415

416

417

418

419

420

421

422

423

424

425

426

427

428

429

430

431

432

433

434

435

436

437

438

439

440

441

442

443

444

445

446

447

448

449

450

451

452

453

454

455

456

457

458

459

460

461

462

463

464

465

466

467

468

469

470

471

472

473

474

475

476

477

478

479

480

481

482

483

484

485

486

487

488

489

490

491

492

493

494

495

496

497

498

499

500

501

502

503

504

505

506

507

508

509

510

511

512

513

514

515

516

517

518

519

520

521

522

523

524

525

526

527

528

529

530

531

532

533

534

535

536

537

538

539

540

541

542

543

544

545

546

547

548

549

550

551

552

553

554

555

556

557

558

559

560

561

562

563

564

565

566

567

568

569

570

571

572

573

574

575

576

577

578

579

580

581

582

583

584

585

586

587

588

589

590

591

592

593

594

595

596

597

598

599

600

601

602

603

604

605

606

607

608

609

610

611

612

613

614

615

616

617

618

619

620

621

622

623

624

625

626

627

628

629

630

631

632

633

634

635

636

637

638

639

640

641

642

643

644

645

646

647

648

649

650

651

652

653

654

655

656

657

658

659

660

661

662

663

664

665

666

667

668

669

670

671

672

673

674

675

676

677

678

679

680

681

682

683

684

685

686

687

688

689

690

691

692

693

694

695

696

697

698

699

700

701

702

703

704

705

706

707

708

709

710

711

712

713

714

715

716

717

718

719

720

721

/**

* @file graph_kmeans.cpp

* @author wysaid (this@xege.org)

* @brief K-Means 聚类算法可视化演示

* @version 0.1

* @date 2025-11-27

* K-Means 是一种经典的无监督学习聚类算法，用于将数据集划分为 K 个不同的簇。

* 本程序通过动画演示 K-Means 算法的迭代过程，包括：

* 1. 初始化：随机选择 K 个点作为初始聚类中心

* 2. 分配：将每个数据点分配到距离最近的聚类中心

* 3. 更新：重新计算每个簇的中心点

* 4. 迭代：重复分配和更新步骤直到收敛

#ifndef NOMINMAX

#define NOMINMAX 1

#endif

#include <graphics.h>

#include <algorithm>

#include <cmath>

#include <cstdlib>

#include <ctime>

#include <vector>

#include <string>

#include <random>

#include <limits>

// 文本本地化宏定义

#ifdef _MSC_VER

// MSVC编译器使用中文文案

#define TEXT_WINDOW_TITLE "K-Means 聚类算法演示"

#define TEXT_CONTROLS_TITLE "按键说明："

#define TEXT_CONTROLS_START "S/空格/回车 - 开始/继续迭代"

#define TEXT_CONTROLS_RESET "R - 重置算法 (保留数据点)"

#define TEXT_CONTROLS_GENERATE "G - 重新生成数据点"

#define TEXT_CONTROLS_ADD_K "+/= - 增加簇数量 K"

#define TEXT_CONTROLS_SUB_K "-/_ - 减少簇数量 K"

#define TEXT_CONTROLS_AUTO "A - 自动演示模式"

#define TEXT_CONTROLS_SPEED "↑/↓ - 调整动画速度"

#define TEXT_CONTROLS_EXIT "ESC - 退出程序"

#define TEXT_CURRENT_K "当前簇数量 K = %d"

#define TEXT_ITERATION "迭代次数: %d"

#define TEXT_STATUS_READY "状态: 准备就绪"

#define TEXT_STATUS_RUNNING "状态: 迭代中..."

#define TEXT_STATUS_CONVERGED "状态: 已收敛!"

#define TEXT_STATUS_AUTO "状态: 自动演示中..."

#define TEXT_POINTS_COUNT "数据点数量: %d"

#define TEXT_ANIMATION_SPEED "动画速度: %d ms"

#define TEXT_FONT_NAME "宋体"

#define TEXT_CLUSTER_INFO "簇 %d: %d 个点"

#define TEXT_CENTROID_MOVED "中心点移动距离: %.2f"

#else

// 非MSVC编译器使用英文文案

#define TEXT_WINDOW_TITLE "K-Means Visualization"

#define TEXT_CONTROLS_TITLE "Controls:"

#define TEXT_CONTROLS_START "S/Space/Enter - Start/Continue Iteration"

#define TEXT_CONTROLS_RESET "R - Reset Algorithm (Keep Data)"

#define TEXT_CONTROLS_GENERATE "G - Generate New Data Points"

#define TEXT_CONTROLS_ADD_K "+/= - Increase K"

#define TEXT_CONTROLS_SUB_K "-/_ - Decrease K"

#define TEXT_CONTROLS_AUTO "A - Auto Demo Mode"

#define TEXT_CONTROLS_SPEED "Up/Down - Adjust Animation Speed"

#define TEXT_CONTROLS_EXIT "ESC - Exit Program"

#define TEXT_CURRENT_K "Current K = %d"

#define TEXT_ITERATION "Iterations: %d"

#define TEXT_STATUS_READY "Status: Ready"

#define TEXT_STATUS_RUNNING "Status: Running..."

#define TEXT_STATUS_CONVERGED "Status: Converged!"

#define TEXT_STATUS_AUTO "Status: Auto Demo..."

#define TEXT_POINTS_COUNT "Data Points: %d"

#define TEXT_ANIMATION_SPEED "Animation Speed: %d ms"

#define TEXT_FONT_NAME "Arial"

#define TEXT_CLUSTER_INFO "Cluster %d: %d points"

#define TEXT_CENTROID_MOVED "Centroid moved: %.2f"

#endif

// 窗口和可视化参数

const int WINDOW_WIDTH = 1200;

const int WINDOW_HEIGHT = 800;

const int PANEL_WIDTH = 280; // 右侧控制面板宽度

const int CANVAS_WIDTH = WINDOW_WIDTH - PANEL_WIDTH; // 绘图区域宽度

const int CANVAS_HEIGHT = WINDOW_HEIGHT; // 绘图区域高度

const int POINT_RADIUS = 5; // 数据点半径

const int CENTROID_RADIUS = 12; // 聚类中心半径

const int DEFAULT_K = 5; // 默认簇数量

const int MIN_K = 2; // 最小簇数量

const int MAX_K = 10; // 最大簇数量

const int DEFAULT_POINTS = 300; // 默认数据点数量

const int MIN_POINTS = 50; // 最小数据点数量

const int MAX_POINTS = 1000; // 最大数据点数量

// 预定义的簇颜色 (鲜艳的颜色便于区分)

const color_t CLUSTER_COLORS[] = {

EGERGB(231, 76, 60), // 红色

EGERGB(46, 204, 113), // 绿色

EGERGB(52, 152, 219), // 蓝色

EGERGB(241, 196, 15), // 黄色

EGERGB(155, 89, 182), // 紫色

EGERGB(230, 126, 34), // 橙色

EGERGB(26, 188, 156), // 青色

EGERGB(236, 240, 241), // 白色

EGERGB(241, 148, 138), // 粉色

EGERGB(133, 193, 233), // 浅蓝

};

/**

* @struct Point2D

* @brief 2D 数据点结构

struct Point2D

{

float x; // x 坐标

float y; // y 坐标

int clusterId; // 所属簇的 ID (-1 表示未分配)

Point2D(float _x = 0, float _y = 0) : x(_x), y(_y), clusterId(-1) {}

// 计算到另一个点的欧几里得距离

float distanceTo(const Point2D& other) const

{

float dx = x - other.x;

float dy = y - other.y;

return std::sqrt(dx * dx + dy * dy);

}

};

/**

* @struct Centroid

* @brief 聚类中心结构

struct Centroid

{

float x; // x 坐标

float y; // y 坐标

float prevX; // 上一次迭代的 x 坐标 (用于绘制移动轨迹)

float prevY; // 上一次迭代的 y 坐标

Centroid(float _x = 0, float _y = 0) : x(_x), y(_y), prevX(_x), prevY(_y) {}

// 计算移动距离

float movedDistance() const

{

float dx = x - prevX;

float dy = y - prevY;

return std::sqrt(dx * dx + dy * dy);

}

// 保存当前位置

void savePosition()

{

prevX = x;

prevY = y;

}

};

/**

* @enum AlgorithmState

* @brief 算法状态枚举

enum AlgorithmState

{

STATE_READY, // 准备就绪

STATE_RUNNING, // 运行中

STATE_CONVERGED, // 已收敛

STATE_AUTO // 自动演示模式

};

/**

* @class KMeansVisualizer

* @brief K-Means 算法可视化类

class KMeansVisualizer

{

public:

KMeansVisualizer()

: m_k(DEFAULT_K)

, m_numPoints(DEFAULT_POINTS)

, m_iteration(0)

, m_state(STATE_READY)

, m_animationSpeed(300)

, m_convergenceThreshold(0.5f)

, m_autoMode(false)

{

m_rd.seed(static_cast<unsigned int>(std::time(nullptr)));

generateDataPoints();

initializeCentroids();

}

// 生成随机数据点 (使用高斯分布生成多个簇状分布)

void generateDataPoints()

{

m_points.clear();

// 生成几个随机簇中心

int numClusters = m_rd() % 4 + 3; // 3-6 个自然簇

float clusterSpread = 60.0f; // 簇内点的分散程度

std::vector<Point2D> clusterCenters;

for (int i = 0; i < numClusters; ++i) {

float cx = static_cast<float>(m_rd() % (CANVAS_WIDTH - 100) + 50);

float cy = static_cast<float>(m_rd() % (CANVAS_HEIGHT - 100) + 50);

clusterCenters.push_back(Point2D(cx, cy));

}

// 围绕每个簇中心生成点

std::normal_distribution<float> normalDist(0.0f, clusterSpread);

int pointsPerCluster = m_numPoints / numClusters;

for (int i = 0; i < numClusters; ++i) {

int count = (i == numClusters - 1) ? (m_numPoints - static_cast<int>(m_points.size())) : pointsPerCluster;

for (int j = 0; j < count; ++j) {

float x = clusterCenters[i].x + normalDist(m_rd);

float y = clusterCenters[i].y + normalDist(m_rd);

// 确保点在画布范围内

x = std::max(10.0f, std::min(static_cast<float>(CANVAS_WIDTH - 10), x));

y = std::max(10.0f, std::min(static_cast<float>(CANVAS_HEIGHT - 10), y));

m_points.push_back(Point2D(x, y));

}

// 添加一些随机噪声点

int noiseCount = m_numPoints / 10;

for (int i = 0; i < noiseCount; ++i) {

float x = static_cast<float>(m_rd() % (CANVAS_WIDTH - 20) + 10);

float y = static_cast<float>(m_rd() % (CANVAS_HEIGHT - 20) + 10);

m_points.push_back(Point2D(x, y));

}

m_numPoints = static_cast<int>(m_points.size());

}

// 初始化聚类中心 (使用 K-Means++ 初始化策略)

void initializeCentroids()

{

m_centroids.clear();

m_iteration = 0;

m_state = STATE_READY;

if (m_points.empty() || m_k <= 0) return;

// K-Means++ 初始化

// 1. 随机选择第一个中心点

int firstIdx = m_rd() % m_points.size();

m_centroids.push_back(Centroid(m_points[firstIdx].x, m_points[firstIdx].y));

// 2. 依次选择其余中心点，选择概率与到最近中心点的距离平方成正比

std::vector<float> distances(m_points.size());

for (int c = 1; c < m_k; ++c) {

float totalDist = 0.0f;

// 计算每个点到最近中心点的距离

for (size_t i = 0; i < m_points.size(); ++i) {

float minDist = std::numeric_limits<float>::max();

for (const auto& centroid : m_centroids) {

float dx = m_points[i].x - centroid.x;

float dy = m_points[i].y - centroid.y;

float dist = dx * dx + dy * dy;

minDist = std::min(minDist, dist);

}

distances[i] = minDist;

totalDist += minDist;

}

// 按概率选择下一个中心点

float r = static_cast<float>(m_rd()) / static_cast<float>(m_rd.max()) * totalDist;

float cumulative = 0.0f;

int selectedIdx = 0;

for (size_t i = 0; i < m_points.size(); ++i) {

cumulative += distances[i];

if (cumulative >= r) {

selectedIdx = static_cast<int>(i);

break;

}

m_centroids.push_back(Centroid(m_points[selectedIdx].x, m_points[selectedIdx].y));

}

// 重置所有点的簇分配

for (auto& point : m_points) {

point.clusterId = -1;

}

// 执行一次 K-Means 迭代

bool iterate()

{

if (m_centroids.empty() || m_points.empty()) return true;

// 保存当前中心点位置

for (auto& centroid : m_centroids) {

centroid.savePosition();

}

// 步骤1：分配每个点到最近的中心点

for (auto& point : m_points) {

float minDist = std::numeric_limits<float>::max();

int bestCluster = 0;

for (int k = 0; k < m_k; ++k) {

float dx = point.x - m_centroids[k].x;

float dy = point.y - m_centroids[k].y;

float dist = dx * dx + dy * dy;

if (dist < minDist) {

minDist = dist;

bestCluster = k;

}

point.clusterId = bestCluster;

}

// 步骤2：更新中心点位置

std::vector<float> sumX(m_k, 0.0f);

std::vector<float> sumY(m_k, 0.0f);

std::vector<int> counts(m_k, 0);

for (const auto& point : m_points) {

if (point.clusterId >= 0 && point.clusterId < m_k) {

sumX[point.clusterId] += point.x;

sumY[point.clusterId] += point.y;

counts[point.clusterId]++;

}

for (int k = 0; k < m_k; ++k) {

if (counts[k] > 0) {

m_centroids[k].x = sumX[k] / counts[k];

m_centroids[k].y = sumY[k] / counts[k];

}

++m_iteration;

// 检查是否收敛

float maxMoved = 0.0f;

for (const auto& centroid : m_centroids) {

maxMoved = std::max(maxMoved, centroid.movedDistance());

}

return maxMoved < m_convergenceThreshold;

}

// 绘制所有内容

void draw()

{

// 清空画布

setbkcolor(EGERGB(30, 30, 40));

cleardevice();

ege_enable_aa(true);

// 绘制数据点

drawPoints();

// 绘制中心点移动轨迹

drawCentroidTrails();

// 绘制聚类中心

drawCentroids();

// 绘制控制面板

drawControlPanel();

}

// 绘制数据点

void drawPoints()

{

for (const auto& point : m_points) {

color_t color;

if (point.clusterId >= 0 && point.clusterId < m_k) {

color = CLUSTER_COLORS[point.clusterId % (sizeof(CLUSTER_COLORS) / sizeof(CLUSTER_COLORS[0]))];

} else {

color = EGERGB(128, 128, 128); // 未分配的点为灰色

}

setfillcolor(color);

setcolor(EGEACOLOR(200, color));

ege_fillellipse(point.x - POINT_RADIUS, point.y - POINT_RADIUS, POINT_RADIUS * 2, POINT_RADIUS * 2);

}

// 绘制中心点移动轨迹

void drawCentroidTrails()

{

setlinestyle(PS_DASH, 2);

for (int k = 0; k < static_cast<int>(m_centroids.size()); ++k) {

const auto& centroid = m_centroids[k];

if (centroid.movedDistance() > 0.1f) {

color_t color = CLUSTER_COLORS[k % (sizeof(CLUSTER_COLORS) / sizeof(CLUSTER_COLORS[0]))];

setcolor(EGEACOLOR(150, color));

line(static_cast<int>(centroid.prevX), static_cast<int>(centroid.prevY),

static_cast<int>(centroid.x), static_cast<int>(centroid.y));

}

setlinestyle(PS_SOLID, 1);

}

// 绘制聚类中心

void drawCentroids()

{

for (int k = 0; k < static_cast<int>(m_centroids.size()); ++k) {

const auto& centroid = m_centroids[k];

color_t color = CLUSTER_COLORS[k % (sizeof(CLUSTER_COLORS) / sizeof(CLUSTER_COLORS[0]))];

// 绘制十字星标记

setcolor(ege::WHITE);

setlinestyle(PS_SOLID, 3);

int cx = static_cast<int>(centroid.x);

int cy = static_cast<int>(centroid.y);

// 外圈

setfillcolor(color);

ege_fillellipse(cx - CENTROID_RADIUS, cy - CENTROID_RADIUS, CENTROID_RADIUS * 2, CENTROID_RADIUS * 2);

// 内圈 (白色)

setfillcolor(ege::WHITE);

ege_fillellipse(cx - CENTROID_RADIUS / 2, cy - CENTROID_RADIUS / 2, CENTROID_RADIUS, CENTROID_RADIUS);

// 绘制十字

setcolor(color);

setlinestyle(PS_SOLID, 2);

line(cx - CENTROID_RADIUS - 5, cy, cx + CENTROID_RADIUS + 5, cy);

line(cx, cy - CENTROID_RADIUS - 5, cx, cy + CENTROID_RADIUS + 5);

}

// 绘制控制面板

void drawControlPanel()

{

int panelX = CANVAS_WIDTH;

// 面板背景

setfillcolor(EGERGB(45, 45, 55));

bar(panelX, 0, WINDOW_WIDTH, WINDOW_HEIGHT);

// 分隔线

setcolor(EGERGB(80, 80, 90));

line(panelX, 0, panelX, WINDOW_HEIGHT);

// 设置字体

setfont(18, 0, TEXT_FONT_NAME);

setcolor(ege::WHITE);

int textX = panelX + 15;

int textY = 20;

int lineHeight = 28;

// 标题

setfont(22, 0, TEXT_FONT_NAME);

outtextxy(textX, textY, TEXT_WINDOW_TITLE);

textY += lineHeight + 10;

// 分隔线

setcolor(EGERGB(80, 80, 90));

line(panelX + 10, textY, WINDOW_WIDTH - 10, textY);

textY += 15;

// 状态信息

setfont(16, 0, TEXT_FONT_NAME);

setcolor(EGERGB(150, 200, 255));

char buf[128];

// 显示 K 值

sprintf(buf, TEXT_CURRENT_K, m_k);

outtextxy(textX, textY, buf);

textY += lineHeight;

// 显示迭代次数

sprintf(buf, TEXT_ITERATION, m_iteration);

outtextxy(textX, textY, buf);

textY += lineHeight;

// 显示数据点数量

sprintf(buf, TEXT_POINTS_COUNT, m_numPoints);

outtextxy(textX, textY, buf);

textY += lineHeight;

// 显示动画速度

sprintf(buf, TEXT_ANIMATION_SPEED, m_animationSpeed);

outtextxy(textX, textY, buf);

textY += lineHeight + 5;

// 显示状态

setcolor(EGERGB(100, 255, 100));

switch (m_state) {

case STATE_READY:

outtextxy(textX, textY, TEXT_STATUS_READY);

break;

case STATE_RUNNING:

setcolor(EGERGB(255, 200, 100));

outtextxy(textX, textY, TEXT_STATUS_RUNNING);

break;

case STATE_CONVERGED:

setcolor(EGERGB(100, 255, 200));

outtextxy(textX, textY, TEXT_STATUS_CONVERGED);

break;

case STATE_AUTO:

setcolor(EGERGB(255, 150, 200));

outtextxy(textX, textY, TEXT_STATUS_AUTO);

break;

}

textY += lineHeight + 10;

// 分隔线

setcolor(EGERGB(80, 80, 90));

line(panelX + 10, textY, WINDOW_WIDTH - 10, textY);

textY += 15;

// 显示各簇信息

setfont(14, 0, TEXT_FONT_NAME);

std::vector<int> clusterCounts(m_k, 0);

for (const auto& point : m_points) {

if (point.clusterId >= 0 && point.clusterId < m_k) {

clusterCounts[point.clusterId]++;

}

for (int k = 0; k < m_k; ++k) {

color_t color = CLUSTER_COLORS[k % (sizeof(CLUSTER_COLORS) / sizeof(CLUSTER_COLORS[0]))];

setfillcolor(color);

bar(textX, textY + 2, textX + 12, textY + 14);

setcolor(ege::WHITE);

sprintf(buf, TEXT_CLUSTER_INFO, k + 1, clusterCounts[k]);

outtextxy(textX + 18, textY, buf);

textY += 22;

}

textY += 10;

// 分隔线

setcolor(EGERGB(80, 80, 90));

line(panelX + 10, textY, WINDOW_WIDTH - 10, textY);

textY += 15;

// 控制说明

setcolor(EGERGB(200, 200, 200));

setfont(14, 0, TEXT_FONT_NAME);

outtextxy(textX, textY, TEXT_CONTROLS_TITLE);

textY += lineHeight;

setcolor(EGERGB(180, 180, 180));

setfont(12, 0, TEXT_FONT_NAME);

outtextxy(textX, textY, TEXT_CONTROLS_START);

textY += 20;

outtextxy(textX, textY, TEXT_CONTROLS_RESET);

textY += 20;

outtextxy(textX, textY, TEXT_CONTROLS_GENERATE);

textY += 20;

outtextxy(textX, textY, TEXT_CONTROLS_ADD_K);

textY += 20;

outtextxy(textX, textY, TEXT_CONTROLS_SUB_K);

textY += 20;

outtextxy(textX, textY, TEXT_CONTROLS_AUTO);

textY += 20;

outtextxy(textX, textY, TEXT_CONTROLS_SPEED);

textY += 20;

outtextxy(textX, textY, TEXT_CONTROLS_EXIT);

}

// 处理键盘输入

void handleInput()

{

while (kbhit()) {

int key = getch();

switch (key) {

case 'S':

case 's':

case ' ':

case '\r':

case '\n':

// 执行一次迭代或开始

if (m_state != STATE_CONVERGED) {

m_state = STATE_RUNNING;

if (iterate()) {

m_state = STATE_CONVERGED;

}

break;

case 'R':

case 'r':

// 重置算法

initializeCentroids();

m_autoMode = false;

break;

case 'G':

case 'g':

// 重新生成数据点

generateDataPoints();

initializeCentroids();

m_autoMode = false;

break;

case 'A':

case 'a':

// 切换自动模式

m_autoMode = !m_autoMode;

if (m_autoMode) {

m_state = STATE_AUTO;

} else {

if (m_state == STATE_AUTO) {

m_state = STATE_READY;

}

break;

case '+':

case '=':

// 增加 K

if (m_k < MAX_K) {

++m_k;

initializeCentroids();

}

break;

case '-':

case '_':

// 减少 K

if (m_k > MIN_K) {

--m_k;

initializeCentroids();

}

break;

case key_up:

// 加快动画速度

m_animationSpeed = std::max(50, m_animationSpeed - 50);

break;

case key_down:

// 减慢动画速度

m_animationSpeed = std::min(1000, m_animationSpeed + 50);

break;

case key_esc:

// 退出

closegraph();

exit(0);

break;

}

// 自动演示模式更新

void autoUpdate()

{

if (m_autoMode && m_state != STATE_CONVERGED) {

m_state = STATE_AUTO;

if (iterate()) {

m_state = STATE_CONVERGED;

m_autoMode = false;

}

// 获取动画速度

int getAnimationSpeed() const { return m_animationSpeed; }

// 是否在自动模式

bool isAutoMode() const { return m_autoMode; }

private:

std::vector<Point2D> m_points; // 数据点

std::vector<Centroid> m_centroids; // 聚类中心

int m_k; // 簇数量

int m_numPoints; // 数据点数量

int m_iteration; // 迭代次数

AlgorithmState m_state; // 算法状态

int m_animationSpeed; // 动画速度 (毫秒)

float m_convergenceThreshold;// 收敛阈值

bool m_autoMode; // 自动演示模式

std::mt19937 m_rd; // 随机数生成器

};

/**

* @brief 程序入口

int main()

{

// 初始化图形窗口

setinitmode(INIT_ANIMATION);

initgraph(WINDOW_WIDTH, WINDOW_HEIGHT);

setcaption(TEXT_WINDOW_TITLE);

setbkmode(TRANSPARENT);

// 创建可视化器

KMeansVisualizer visualizer;

// 主循环

for (; is_run(); delay_fps(60)) {

// 处理输入

visualizer.handleInput();

// 自动模式更新

if (visualizer.isAutoMode()) {

static int frameCount = 0;

int framesPerStep = visualizer.getAnimationSpeed() / 16; // 约 60fps

if (++frameCount >= framesPerStep) {

visualizer.autoUpdate();

frameCount = 0;

}

// 绘制

visualizer.draw();

}

closegraph();

return 0;

}

文章分类范例标签： demo, 新手教程, 简单绘图, 算法

K-Means 聚类算法可视化实现解析

K-Means 算法原理

算法流程

数学表达

项目特性

核心算法实现

K-Means++ 初始化

迭代过程

收敛判定

数据生成策略

高斯分布生成

可视化设计

数据点绘制

中心点绘制

移动轨迹

性能优化

1. 避免开方运算

2. 数据结构优化

3. 向量预分配

算法复杂度分析

时间复杂度

空间复杂度

K-Means 的局限性

改进方向

操作指南

实际应用

技术亮点

归档

近期评论

近期文章

近期评论

归档

分类

2025 年 12 月
一	二	三	四	五	六	日
1	2	3	4	5	6	7
8	9	10	11	12	13	14
15	16	17	18	19	20	21
22	23	24	25	26	27	28
29	30	31
